风管布置与选型

2020-11-19 15:50:46

次

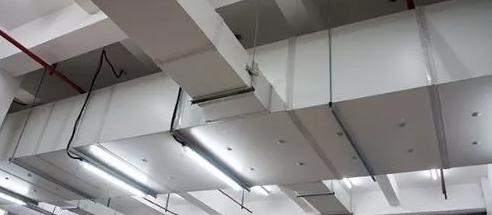

1、风管布置

除尘系统的排风点不适合过少，以利于各支管间阻力均衡

除尘风管应尽量竖直或倾斜敷设，倾斜敷设时与平面夹角最好超过45度。如必需水准敷设或倾角低于30度时，应采取措施，如增加流速等。

通风系统的风管宜选用环形或矩形风管，在确保实用的前提下尽可能照料到齐整美观。

清除含有有毒物质的排风系统，应尽量减少正压管道的长短，且正压管段不可越过其他屋子。

清除湿冷汽体或含有水蒸汽的风管，需有不小于0.005的倾斜度，并应在风管的最低值和离心风机的底端都采用排水管道对策。

通风设备、风管及零配件等，应依据所在的自然环境和运输的汽体、蒸汽或烟尘的腐蚀等，采取有效的防腐蚀对策。

通风系统的风管，应依据必须设定必需的侧孔，其部位和总数应合乎检验规定。

2、除尘管道布置标准

除尘管道的布置除应遵循一般通风管道的布置标准外，也有一些特别要求：

(1)除尘系统的风管宜选用环形钢质风管，其接头和接缝应严密。

(2)风管宜竖直或倾斜安裝，倾斜安裝时与平面的夹角应超过45°，小倾斜度或水准敷设的管道应尽可能减少，并应采用避免积灰的对策。

(3)支管宜从负责人的上边或侧边插进，三通管的夹角，宜选用15°-45°。

(4)在容易积尘的异型管件周边，应设定密闭式清理孔。

(5)除尘风管拐弯处的夹角R＝1·5-3.0D，如夹角不允许大时，要在弯管下设挡水板叶子。

3、风管型号选择

（1）常见断面形状：

矩形：便于和工程建筑、室内装修相互配合；部分预制构件制作容易。

——常见于空调机组

环形：阻力小；省材料、强度高；管道制作容易。

——常见于通风系统及空调高速风管

其他形状：依据具体必须。

4、管道定型化：

1.《通风管道统一规格》中，圆管的直径指直径，矩形断面规格是外面长，即规格上都包括了相对的材料薄厚。

2.为了考虑阻力均衡的必须，除尘风管和气密性风管的管径规格较多。

3.管道的断面规格(直径和边长)选用只R20系列，即管道断面规格是以公比数汐1.12的倍数来定编的。
